Trident

| Trident I C-4 | Trident II D-5 | Trident III E-6 | dane taktyczno-techniczne | rysunki |

| Trident II D-5 (Royal Navy) | dane taktyczno-techniczne (Royal Navy) |

ostatnia aktualizacja: 25.12.2006 r.

RYSUNKI:

1 m.
UGM-96A Trident I C-4UGM-133A Trident II D-5

Działanie ostrza aerodynamicznego polega na tym, że cienka końcówka, ze swej natury stawiająca mały opór, rozbija pierwszą, silną falę uderzeniową powietrza. W ten sposób do dużej powierzchni kołpaku, z natury swej wielkości stawiającej duży opór, dociera już tylko osłabiona, druga fala uderzeniowa pwietrza. Dzięki temu ogólny opór został zmniejszony, co poprawiło osiągi pocisków.

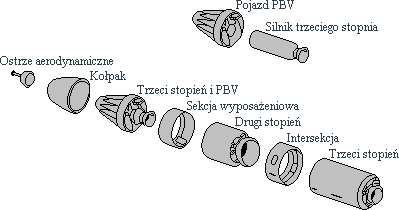

Schemat budowy pocisków Tridet I C-4.

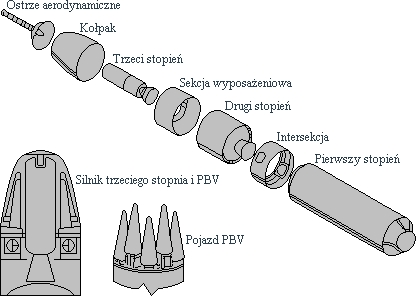

Schemat budowy pocisków Trident II D-5. Dzięki intersekcji możliwe jest odłączenie pierwszego członu od drugiego stopnia. Sekcja wyposażeniowa oraz pojazd PBV (Post Boost Vehicle) umieszczone są wokół silnika trzeciego stopnia, który odłącza się, obrazowo wysuwa z wnętrza, po wyczerpaniu paliwa stałego. Na samym czubku rakiet umiejscowione zostało ostrze aerodynamiczne (teleskopowe).



 Silnik trzeciego stopnia i pojazd PBV Silnik drugiego stopnia Silnik pierwszego stopnia
